UPS专用旁路隔离稳压柜（简称旁路柜）是一种用于电力、石化、工矿企业的工业UPS不间断电源前 端的保护设备。由稳压旁路和隔离部分组成，具备输入隔离、输出自动稳压、旁路维护、缺相、过载、 过压、短路、延时输出等保护功能。同时也可以广泛使用在大型设备的旁路供电系统。由于UPS本身故 障或者负载过载，UPS将会切换到旁路，但因市电电网不稳定因素，会出现电压下陷或过高、电压浪 涌、减幅振荡、电源干扰、电源突波、电源尖峰、三相电不平衡、交换瞬变及谐波失真等问题，会对后 端设备可能造成严重危害，甚至无法工作，此时UPS旁路隔离稳压柜可以解决所有问题。
旁路隔离稳压电源与其他形式稳压器相比较，具有容量大、效率高、无波形畸变，电压调节平稳，适用负载广泛，能承受瞬时超载，可长期连续工作，没有过压、欠压、过流自动保护装置。以及体积 小、重置轻、使用方便、运行可靠、维修简便等特点。可广泛应用于工业、农业、交电、军事、邮电、科研、文化等领域的大型机电设备、金属加工设备、生产流水线、建筑工程设备、电梯、医疗器械、微 机机房、电脑控制设备、刺绣轻纺设备、空调、广播电视、宾馆及家用电器、照明等一切需稳压的场 所。

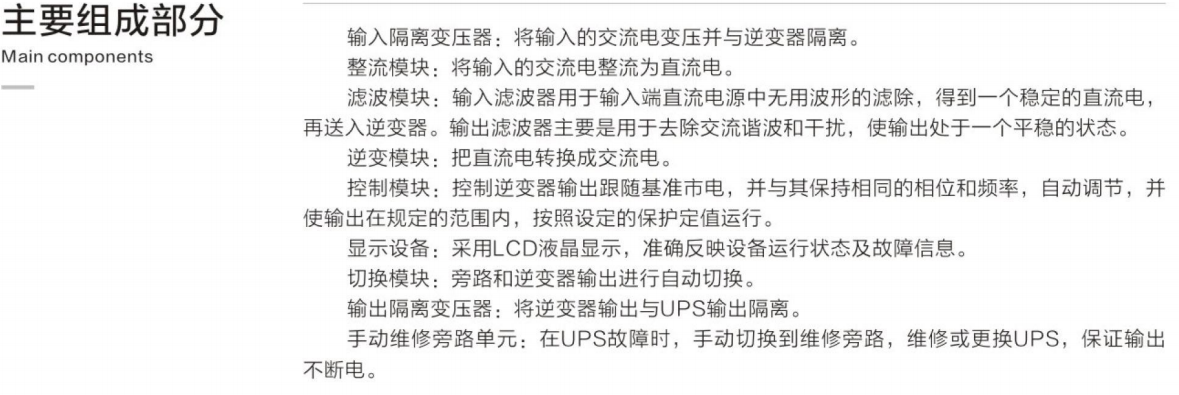

主要构造
旁路柜由隔离变压器（单变单/两变单/三变单/三变三）、补偿变压器、调压变压器、传动机构、电 刷接触系统、控制系统、旁路维护系统、直流逆止二极管（可选）、变压器（可选）等组成一个完整的备用市电旁路系统。

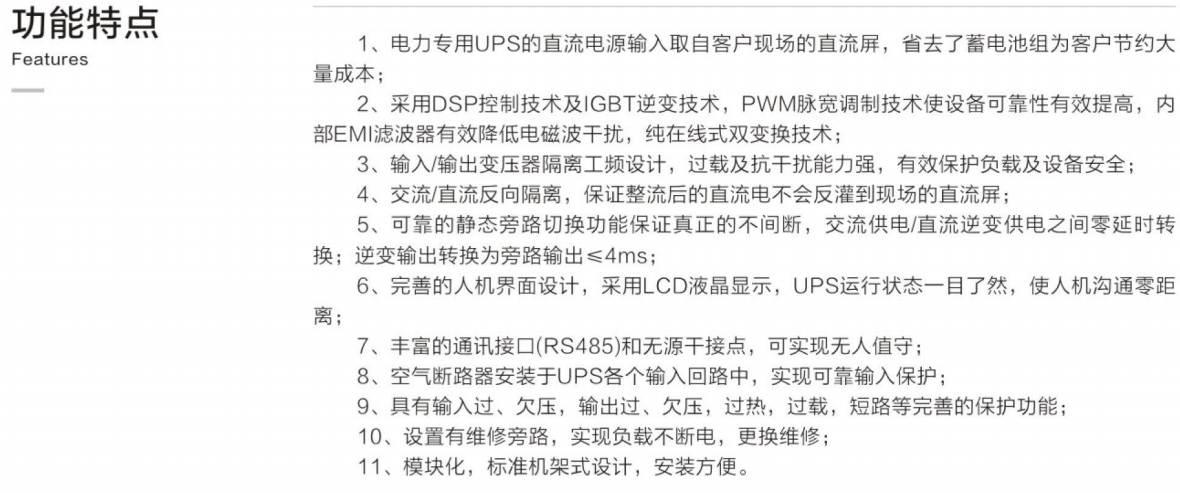

功能特点
旁路稳压电源具有电压无极调节，输出平稳，保护功能完善，稳定可靠，使用维护简便等特点，性 能指标完全满足ups的正常运行的需要。
全
具有稳压运行/市电直通、自动稳压/手控调压、转换功能，具备过载、短路、过压、欠 压、缺相、旁路等全方位保护，缺相与相系报警可选功能，做到万无一失，让您无后顾这忧。
稳
微电脑控制电路，0.1秒级电压侦测，使输出精度始终保持在±1%以内。
强
负载范围广，适用于纯感性、电容性、阻性等各种工业负载，能承受瞬时超载（额定电流 2-3倍），可长期连续工作。
省
调整器、变压器采用Z级及H级硅钢片制作，穿戴损耗超低，可节省大笔电费开支。
高
使用高性能滚轮电刷和扇形电刷，高VA效率，满载时>98%。
低
正常工作中不会产生谐波或磁场幅射干扰或对电网产生传导性干扰。
小
采用台湾最新先进技术，占地面积保0.48m2所有控制部件都可在前面轻松看到，旁路系统 可以靠墙安装，无须留出维护空间。
工作原理
